VÁLVULA PILOTO/MOLA 3/2 VIAS SÉRIE 400
VÁLVULA PILOTO/MOLA 3/2 VIAS SÉRIE 400
| ESPECIFICAÇÕES | ||||
| MODELO | 3A410-15 | 4A410-15 | ||
| ENTR/SAIDA | 1/2″ | |||
| ESCAPE | 1/2″ | |||
| ÁREA EQUIVALENTE | 50mm² | |||
| COEFICIENTE VAZÃO | 2,79 | |||
| FLUIDO | AR FILTRADO (40 μm) | |||
| PRESSÃO | 0,15 ~ 0,8 Mpa | |||
| PRESSÃO MÁX. | 1,2 MPa | |||
| TEMPERATURA | 5 ~ 50 ̊C | |||
| FREQUÊNCIA | 5 CICLOS/s | |||
| TEMPO RESPOSTA | 0,05 s | |||
VÁLVULA PILOTO/MOLA 3/2 VIAS SÉRIE 200
VÁLVULAS| ESPECIFICAÇÕES | ||||
| MODELO | 3A210-06 | 3A210-08 | 3A220-06 | 3A220-08 |
| ENTR/SAIDA | 1/8" | 1/4" | 1/8" | 1/4" |
| ESCAPE | 1/8" | 1/8" | 1/8" | 1/8" |
| ÁREA EQUIVALENTE | 14mm² | 16mm² | 14mm² | 16mm² |
| COEFICIENTE VAZÃO | 0,78 | 0,89 | 0,78 | 0,89 |
| FLUIDO | AR FILTRADO (40 μm) | |||
| PRESSÃO | 0,15 ~ 0,8 Mpa | |||
| PRESSÃO MÁX. | 1,2 MPa | |||
| TEMPERATURA | 5 ~ 50 ̊C | |||
| FREQUÊNCIA | 5 CICLOS/s | |||
| TEMPO RESPOSTA | 0,05 s | |||
VÁLVULA PILOTO/MOLA 5/2 VIAS SÉRIE 200
VÁLVULAS| ESPECIFICAÇÕES | ||||
| MODELO | 4A210-06 | 4A210-08 | 4A220-06 | 4A220-08 |
| ENTR/SAIDA | 1/8" | 1/4" | 1/8" | 1/4" |
| ESCAPE | 1/8" | 1/8" | 1/8" | 1/8" |
| ÁREA EQUIVALENTE | 14mm² | 16mm² | 14mm² | 16mm² |
| COEFICIENTE VAZÃO | 0,78 | 0,89 | 0,78 | 0,89 |
| FLUIDO | AR FILTRADO (40 μm) | |||
| PRESSÃO | 0,15 ~ 0,8 Mpa | |||
| PRESSÃO MÁX. | 1,2 MPa | |||
| TEMPERATURA | 5 ~ 50 ̊C | |||
| FREQUÊNCIA | 5 CICLOS/s | |||
| TEMPO RESPOSTA | 0,05 s | |||

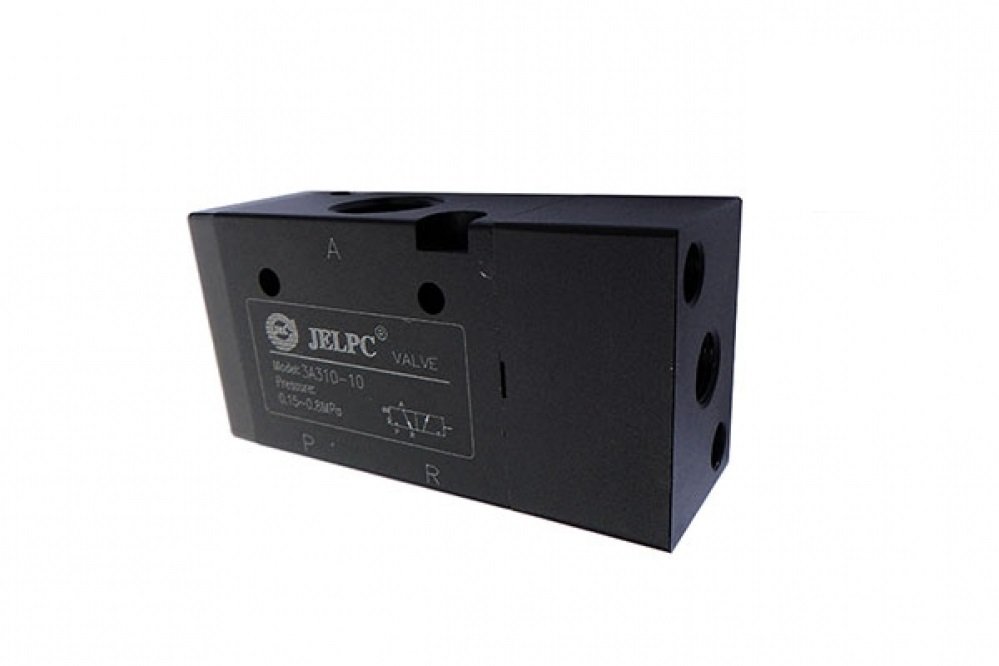

VÁLVULA PILOTO/MOLA 3/2 VIAS SÉRIE 300
VÁLVULAS| ESPECIFICAÇÕES | ||||
| MODELO | 3A310-08 | 3A310-10 | 3A320-08 | 3A320-10 |
| ENTR/SAIDA | 1/4" | 3/8" | 1/4" | 3/8" |
| ESCAPE | 1/4" | 3/8" | 1/4" | 1/4" |
| ÁREA EQUIVALENTE | 25mm² | 30mm² | 25mm² | 30mm² |
| COEFICIENTE VAZÃO | 1,4 | 1,68 | 1,4 | 1,68 |
| FLUIDO | AR FILTRADO (40 μm) | |||
| PRESSÃO | 0,15 ~ 0,8 Mpa | |||
| PRESSÃO MÁX. | 1,2 MPa | |||
| TEMPERATURA | 5 ~ 50 ̊C | |||
| FREQUÊNCIA | 5 CICLOS/s | |||
| TEMPO RESPOSTA | 0,05 s | |||
VÁLVULA PILOTO/MOLA 5/2 VIAS SÉRIE 300
VÁLVULAS| ESPECIFICAÇÕES | ||||
| MODELO | 4A310-08 | 4A310-10 | 4A320-08 | 4A320-10 |
| ENTR/SAIDA | 1/4" | 3/8" | 1/4" | 3/8" |
| ESCAPE | 1/4" | 1/4" | 1/4" | 1/4" |
| ÁREA EQUIVALENTE | 25mm² | 30mm² | 25mm² | 30mm² |
| COEFICIENTE VAZÃO | 1,4 | 1,68 | 1,4 | 1,68 |
| FLUIDO | AR FILTRADO (40 μm) | |||
| PRESSÃO | 0,15 ~ 0,8 Mpa | |||
| PRESSÃO MÁX. | 1,2 MPa | |||
| TEMPERATURA | 5 ~ 50 ̊C | |||
| FREQUÊNCIA | 5 CICLOS/s | |||
| TEMPO RESPOSTA | 0,05 s | |||
